Carlos Romero Morales
INTRODUCTION
Le tendon d’Achille est le tendon le plus solide et le plus large du corps humain. Sa structure est sujette à des modifications en fonction des charges appliquées lors de sa contraction et de sa mise en tension, le rendant susceptible à la blessure de surcharge. La tendinopathie d’Achille (TA) est une pathologie clinique caractérisée par la douleur, le gonflement, la raideur matinale et une perte de fonctionnalité du membre inférieur. Ce syndrome a été rapporté avec une incidence allant de 2,16 à 2,35 pour 1000 dans la population générale. La surutilisation est la première cause de TA, débutant avec de légères modifications de la structure tendineuse et évoluant vers des processus dégénératifs. L’imagerie par échographie a largement été utilisée pour quantifier la longueur, l’épaisseur et la section du tendon, du muscle et des tissus de connectivité dans différentes structures. De nombreux auteurs décrivent le tendon sain comme présentant des fibres de collagène organisées et parallèles (stries hyper échoïque) et des stries hypo échoïques correspondant à la matrice extracellulaire, alors que cette organisation change dans les tendons pathologiques.
Le tendon d’Achille est le tendon le plus solide et le plus large du corps humain. Sa structure est sujette à des modifications en fonction des charges appliquées lors de sa contraction et de sa mise en tension, le rendant susceptible à la blessure de surcharge. La tendinopathie d’Achille (TA) est une pathologie clinique caractérisée par la douleur, le gonflement, la raideur matinale et une perte de fonctionnalité du membre inférieur. Ce syndrome a été rapporté avec une incidence allant de 2,16 à 2,35 pour 1000 dans la population générale. La surutilisation est la première cause de TA, débutant avec de légères modifications de la structure tendineuse et évoluant vers des processus dégénératifs. L’imagerie par échographie a largement été utilisée pour quantifier la longueur, l’épaisseur et la section du tendon, du muscle et des tissus de connectivité dans différentes structures. De nombreux auteurs décrivent le tendon sain comme présentant des fibres de collagène organisées et parallèles (stries hyper échoïque) et des stries hypo échoïques correspondant à la matrice extracellulaire, alors que cette organisation change dans les tendons pathologiques.

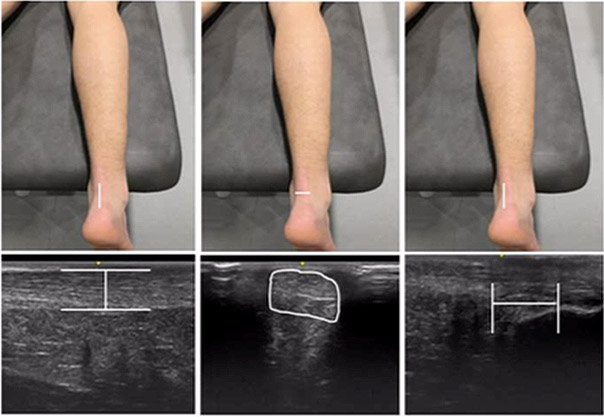

![Comparaison des résultats échographiques du tendon d’Achille chez les patients présentant ou non des tendinopathies. Comparaison des résultats échographiques du tendon d’Achille chez les patients présentant ou non des tendinopathies.](https://www.wmaker.net/kinesport/photo/art/default/32710252-30409961.jpg?v=1555332356)
OBJECTIF :
Le but de cette étude est d’évaluer et de quantifier grâce à l’utilisation de l’échographie, l’épaisseur du tendon d’Achille, sa section, la largeur du tissu graisseux de Kager, et l’angle de pennation des muscles gastrocnémiens et soléaire entre les sujets sains et ceux souffrant de TA de la portion moyenne du tendon d’Achille.
Le but de cette étude est d’évaluer et de quantifier grâce à l’utilisation de l’échographie, l’épaisseur du tendon d’Achille, sa section, la largeur du tissu graisseux de Kager, et l’angle de pennation des muscles gastrocnémiens et soléaire entre les sujets sains et ceux souffrant de TA de la portion moyenne du tendon d’Achille.
METHODE :
Cet article révèle les résultats d’une étude transversale observationnelle réalisée sur un an (janvier à décembre 2017). Les sujets correspondaient à 2 groupes : sains et présentant une TA de la portion moyenne. Les évaluations échographiques ont été réalisée à plat ventre, les pieds dans le vide. L’enthèse achilléenne a été localisée à l’aide de l’échographie et des marques ont été réalisée à 4 et 6cm. L’épaisseur a été évaluée au niveau de ces marques. La section du tendon correspond aux limites du tendon lorsque la sonde est transversale. Les mesures d’angles de pennation ont été réalisée en position de flexion plantaire passive.
Cet article révèle les résultats d’une étude transversale observationnelle réalisée sur un an (janvier à décembre 2017). Les sujets correspondaient à 2 groupes : sains et présentant une TA de la portion moyenne. Les évaluations échographiques ont été réalisée à plat ventre, les pieds dans le vide. L’enthèse achilléenne a été localisée à l’aide de l’échographie et des marques ont été réalisée à 4 et 6cm. L’épaisseur a été évaluée au niveau de ces marques. La section du tendon correspond aux limites du tendon lorsque la sonde est transversale. Les mesures d’angles de pennation ont été réalisée en position de flexion plantaire passive.
RESULTATS :
(Table 1 et 2)
Les résultats initiaux mettent en évidence des différences significatives concernant l’indice de masse corporelle mais pas concernant l’âge, le poids et la taille entre les groupes. Les patients présentant une TA présentaient une augmentation de la section et de l’épaisseur du tendon ainsi qu’une diminution de l’angle de pennation des muscles gastrocnémiens et soléaire et de l’épaisseur du tissu graisseux de Kager.
(Table 1 et 2)
Les résultats initiaux mettent en évidence des différences significatives concernant l’indice de masse corporelle mais pas concernant l’âge, le poids et la taille entre les groupes. Les patients présentant une TA présentaient une augmentation de la section et de l’épaisseur du tendon ainsi qu’une diminution de l’angle de pennation des muscles gastrocnémiens et soléaire et de l’épaisseur du tissu graisseux de Kager.
![Comparaison des résultats échographiques du tendon d’Achille chez les patients présentant ou non des tendinopathies. Comparaison des résultats échographiques du tendon d’Achille chez les patients présentant ou non des tendinopathies.](https://www.wmaker.net/kinesport/photo/art/default/32710252-30409964.jpg?v=1555332357)
DISCUSSION
Cette étude a fourni des informations utiles concernant le complexe du tendon d’Achille chez les patients présentant des TA et chez les sujets contrôles. L’évaluation échographique conventionnelle concernant l’épaisseur du tendon d’Achille et sa section sont considérés comme étant des mesures valides et reproductibles pour les patients présentant des TA. Certains auteurs s’avancent même à dire que l’échographie pourrait être le nouveau gold-standard pour la quantification des altérations dans les pathologies chroniques du tendon d’Achille. De plus, cette étude a permis d’envisager une nouvelle approche afin de mesurer et de quantifier les variations d’angles de pennation du soléaire et des gastrocnémiens chez les patients souffrant de tendinopathie d’Achille.
Le remodelage du tendon en réponse à différents stimulus, comme l’exercice ou la pathologie peut être évalué et géré grâce à l’échographie. Jhinan et Al. ont rapporté une épaisseur diminuée dans la portion moyenne du tendon comme facteur de risque de survenue de tendinopathie d’Achille chez le joueur de foot professionnel. De nombreux auteurs ont mis en évidence des changements dans le corps du tendon à la course, par exemple, Neves et Al ont mis en évidence une diminution significative de la section du tendon d’Achille chez les trailers. De plus, Magnusson et Kjaer ont observé une augmentation de la section du tendon chez les coureurs en comparaison aux non-coureurs en réponse à un entrainement.
Cependant, il n’existe pas de preuves reliant les images aux symptômes de la tendinopathie mais l’évaluation de la structure du tendon par l’intermédiaire de l’utilisation de l’échographie pourrait être d’un grand intérêt pour les cliniciens et les chercheurs afin de compléter le diagnostic et développer un suivi.
Cette étude a fourni des informations utiles concernant le complexe du tendon d’Achille chez les patients présentant des TA et chez les sujets contrôles. L’évaluation échographique conventionnelle concernant l’épaisseur du tendon d’Achille et sa section sont considérés comme étant des mesures valides et reproductibles pour les patients présentant des TA. Certains auteurs s’avancent même à dire que l’échographie pourrait être le nouveau gold-standard pour la quantification des altérations dans les pathologies chroniques du tendon d’Achille. De plus, cette étude a permis d’envisager une nouvelle approche afin de mesurer et de quantifier les variations d’angles de pennation du soléaire et des gastrocnémiens chez les patients souffrant de tendinopathie d’Achille.
Le remodelage du tendon en réponse à différents stimulus, comme l’exercice ou la pathologie peut être évalué et géré grâce à l’échographie. Jhinan et Al. ont rapporté une épaisseur diminuée dans la portion moyenne du tendon comme facteur de risque de survenue de tendinopathie d’Achille chez le joueur de foot professionnel. De nombreux auteurs ont mis en évidence des changements dans le corps du tendon à la course, par exemple, Neves et Al ont mis en évidence une diminution significative de la section du tendon d’Achille chez les trailers. De plus, Magnusson et Kjaer ont observé une augmentation de la section du tendon chez les coureurs en comparaison aux non-coureurs en réponse à un entrainement.
Cependant, il n’existe pas de preuves reliant les images aux symptômes de la tendinopathie mais l’évaluation de la structure du tendon par l’intermédiaire de l’utilisation de l’échographie pourrait être d’un grand intérêt pour les cliniciens et les chercheurs afin de compléter le diagnostic et développer un suivi.
CONCLUSION
Cette étude a rapporté une augmentation de l’épaisseur et de la section du tendon d’Achille à 4 et 6 cm au-dessus du calcanéum ainsi qu’une diminution de l’angle de pennation des gastrocnémiens et du soléaire et de l’épaisseur du tissu graisseux de Kager chez les patients présentant des tendinopathies de la partie moyenne du tendon d’Achille.
Cette étude a rapporté une augmentation de l’épaisseur et de la section du tendon d’Achille à 4 et 6 cm au-dessus du calcanéum ainsi qu’une diminution de l’angle de pennation des gastrocnémiens et du soléaire et de l’épaisseur du tissu graisseux de Kager chez les patients présentant des tendinopathies de la partie moyenne du tendon d’Achille.
Article original :
Comparaison of the sonographic features of the Achilles Tendon complex in patients with and without achilles tendinopathy: a case control study, Carlos Romero Morales et Al. 2018, Doi : 10.1016/j.ptsp.2018.12.003
Comparaison of the sonographic features of the Achilles Tendon complex in patients with and without achilles tendinopathy: a case control study, Carlos Romero Morales et Al. 2018, Doi : 10.1016/j.ptsp.2018.12.003
Référence :
- Nadeau M-J, Desrochers A, Lamontagne M, Larivière C, Gagnon DH. Quantitative ultrasound imaging of Achilles tendon integrity in symptomatic and asymptomatic individuals: reliability and minimal detectable change. J Foot Ankle Res. 2016;9:30.
- Lopes AD, Hespanhol Junior LC, Yeung SS, Costa LOP. What are the main running-related musculoskeletal injuries? A Systematic Review. Sports Med. New Zealand; 2012 Oct;42(10):891–905.
- Albers IS, Zwerver J, Diercks RL, Dekker JH, Van den Akker-Scheek I. Incidence and prevalence of lower extremity tendinopathy in a Dutch general practice population: a cross sectional study. BMC Musculoskelet Disord. England; 2016 Jan;17:16.
- Cook JL, Purdam CR. Is tendon pathology a continuum? A pathology model to explain the clinical presentation of load-induced tendinopathy. Br J Sports Med. England; 2009 Jun;43(6):409–16.
- van Dijk CN, van Sterkenburg MN, Wiegerinck JI, Karlsson J, Maffulli N. Terminology for Achilles tendon related disorders. Knee Surg Sports Traumatol Arthrosc. Germany; 2011 May;19(5):835–41.
- Chen TM, Rozen WM, Pan W-R, Ashton MW, Richardson MD, Taylor GI. The arterial anatomy of the Achilles tendon: anatomical study and clinical implications. Clin Anat. United States; 2009 Apr;22(3):377–85.
- Shaikh Z, Perry M, Morrissey D, Ahmad M, Del Buono A, Maffulli N. Achilles tendinopathy in club runners. Int J Sports Med. Germany; 2012 May;33(5):390– 4.
- Arya S, Kulig K. Tendinopathy alters mechanical and material properties of the Achilles tendon. J Appl Physiol. United States; 2010 Mar;108(3):670–5.
- Padhiar N, Al-Sayeagh H, Chan O, King J, Maffulli N. Pennation angle of the soleus in patients with unilateral Achilles tendinopathy. Disabil Rehabil. England; 2008;30(20–22):1640–5.
- Kongsgaard M, Qvortrup K, Larsen J, Aagaard P, Doessing S, Hansen P, et al. Fibril morphology and tendon mechanical properties in patellar tendinopathy: effects of heavy slow resistance training. Am J Sports Med. United States; 2010 Apr;38(4):749–56.
- Wang JH-C. Mechanobiology of tendon. J Biomech. United States; 2006;39(9):1563–82.
- Fredberg U, Stengaard-Pedersen K. Chronic tendinopathy tissue pathology, pain mechanisms, and etiology with a special focus on inflammation. Scand J Med Sci Sports. Denmark; 2008 Feb;18(1):3–15.
- Khan KM, Cook JL, Bonar F, Harcourt P, Astrom M. Histopathology of common tendinopathies. Update and implications for clinical management. Sports Med. New Zealand; 1999 Jun;27(6):393–408.
- Sharma P, Maffulli N. Biology of tendon injury: healing, modeling and remodeling. J Musculoskelet Neuronal Interact. Greece; 2006;6(2):181–90.
- Hertzberg BS, Kliewer MA, Bowie JD, Carroll BA, DeLong DH, Gray L, et al. Physician training requirements in sonography: how many cases are needed for competence? AJR Am J Roentgenol. United States; 2000 May;174(5):1221–7.
- O’Connor PJ, Grainger AJ, Morgan SR, Smith KL, Waterton JC, Nash AFP. Ultrasound assessment of tendons in asymptomatic volunteers: a study of reproducibility. Eur Radiol. Germany; 2004 Nov;14(11):1968–73.
- Fredberg U, Bolvig L, Andersen NT, Stengaard-Pedersen K. Ultrasonography in evaluation of Achilles and patella tendon thickness. Ultraschall Med. Germany; 2008 Feb;29(1):60–5.
- Welch V, Jull J, Petkovic J, Armstrong R, Boyer Y, Cuervo LG, et al. Protocol for the development of a CONSORT-equity guideline to improve reporting of health equity in randomized trials. Implement Sci. England; 2015 Oct;10:146.
- Alfredson H, Cook J. A treatment algorithm for managing Achilles tendinopathy: new treatment options. Vol. 41, British Journal of Sports Medicine. 2007. p. 211– 6.
- Alfredson H, Pietila T, Jonsson P, Lorentzon R. Heavy-load eccentric calf muscle training for the treatment of chronic Achilles tendinosis. Am J Sports Med. United States; 1998;26(3):360–6.
- Alfredson H, Lorentzon R. Chronic Achilles tendinosis: recommendations for treatment and prevention. Sports Med. New Zealand; 2000 Feb;29(2):135–46.
- Jarvinen T AH, Kannus P , Maffulli N, Khan KM. Achilles tendon disorders: etiology and epidemiology. Foot Ankle Clin. United States; 2005 Jun;10(2):255– 66.
- Narici M V, Binzoni T, Hiltbrand E, Fasel J, Terrier F, Cerretelli P. In vivo human gastrocnemius architecture with changing joint angle at rest and during graded isometric contraction. J Physiol. England; 1996 Oct;496 ( Pt 1):287–97.
- Syha R, Peters M, Birnesser H, Niess A, Hirschmueller A, Dickhuth H-H, et al. Computer-based quantification of the mean Achilles tendon thickness in ultrasound images: effect of tendinosis. Br J Sports Med. England; 2007 Dec;41(12):897–902; discussion 902.
- Roesch HJ, Milanese S, Osborne B, Spurrier DJ, Thoirs KA. The acute effects of exercise on tendon dimensions and vascularity. An exploratory study using diagnostic ultrasound of the male Achilles tendon. J Sci Med Sport. Australia; 2018 Oct;21(10):982–7.
- Grigg NL, Wearing SC, Smeathers JE. Eccentric calf muscle exercise produces a greater acute reduction in Achilles tendon thickness than concentric exercise. Br J Sports Med. England; 2009 Apr;43(4):280–3.
- Ohberg L, Lorentzon R, Alfredson H. Eccentric training in patients with chronic Achilles tendinosis: normalised tendon structure and decreased thickness at follow up. Br J Sports Med. 2004 Feb;38(1):8–11; discussion 11.
- Jhingan S, Perry M, O’Driscoll G, Lewin C, Teatino R, Malliaras P, et al. Thicker Achilles tendons are a risk factor to develop Achilles tendinopathy in elite professional soccer players. Muscles Ligaments Tendons J. 2011;1(2):51–6.
- Neves KA, Johnson AW, Hunter I, Myrer JW. Does achilles tendon cross sectional area differ after downhill, level and uphill running in trained runners? J Sports Sci Med. Turkey; 2014 Dec;13(4):823–8.
- Magnusson SP, Kjaer M. Region-specific differences in Achilles tendon cross- sectional area in runners and non-runners. Eur J Appl Physiol. Germany; 2003 Nov;90(5–6):549–53.
- Perry M, Tillett E, Mitchell S, Maffulli N, Morrissey D. The morphology and symptom history of the Achilles tendons of figure skaters: an observational study. Muscles Ligaments Tendons J. 2012;2(2):108–14.
- Theobald P, Bydder G, Dent C, Nokes L, Pugh N, Benjamin M. The functional anatomy of Kager’s fat pad in relation to retrocalcaneal problems and other hindfoot disorders. J Anat. 2006 Jan;208(1):91–7.
